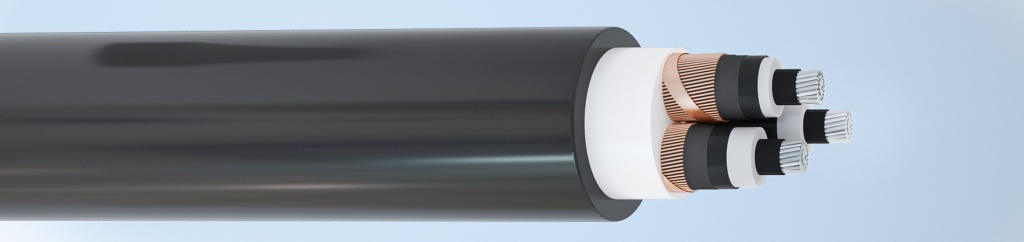

АПвПу 10-35кВ (трехжильный)
Цена - по запросу
АПвПу 10-35кВ (трехжильный)
Цена - по запросу
Токопроводящая жила - круглая алюминиевая многопроволочная
Экран по токопроводящей жиле - сшиваемая полимерная электропроводящая композиция
Изоляция - сшитый полиэтилен
Экран по изоляции - сшиваемая полимерная электропроводящая композиция
Разделительный слой - лента электропроводящей бумаги
Экран - медные проволоки, скрепленные медной лентой
Межфазное заполнение - высоконаполненный ПВХ пластикат
Оболочка - полиэтилен
Экран по токопроводящей жиле - сшиваемая полимерная электропроводящая композиция
Изоляция - сшитый полиэтилен
Экран по изоляции - сшиваемая полимерная электропроводящая композиция
Разделительный слой - лента электропроводящей бумаги
Экран - медные проволоки, скрепленные медной лентой
Межфазное заполнение - высоконаполненный ПВХ пластикат
Оболочка - полиэтилен
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 10; 15; 20; 35 кВ частоты 50 Гц для сетей с заземленной или изолированной нейтралью. Кабели предназначены для прокладки в земле независимо от степени коррозионной активности грунтов, для прокладки на трассах без ограничения разности уровней.
Характеристики
|
Кабели соответствуют
|
ТУ 16.K71-335-2004 |
|
Номинальное напряжение, кВ
|
10, 15, 20, 35 |
|
Климатическое исполнение
|
УХЛ,Т |
|
Категория размещения
|
1,5 |
|
Класс пожарной опасности
|
О2.8.2.5.4 |
|
Диапазон температур эксплуатации, С
|
-60 до +50 |
|
Монтаж кабелей производится при температуре не ниже, С
|
-20 |
|
Допустимый радиус изгиба при монтаже, диаметров кабеля
|
15 |
|
Срок службы кабеля, лет
|
30 |
|
Гарантийный срок эксплуатации, лет
|
5 |
| Число жил и сечение, мм2 | Номинальный наружный диаметр, мм | Расчётная масса кабеля, кг/км | ||||||
| 10 кВ | 15 кВ | 20 кВ | 35 кВ | 10 кВ | 15 кВ | 20 кВ | 35 кВ | |
| 3х50/16 | 52,3 | 57,8 | 62,1 | 75,8 | 2772 | 3085 | 3513 | 96 |
| 3х70/16 | 56,3 | 61,5 | 65,8 | 79,5 | 3236 | 3535 | 3990 | 5661 |
| 3х95/16 | 60,0 | 64,7 | 69,4 | 82,7 | 3613 | 3998 | 4519 | 6224 |
| 3х120/16 | 63,4 | 68,5 | 73,2 | - | 4171 | 4529 | 5098 | - |
| 3х150/25 | 66,2 | 71,7 | 76,0 | - | 4771 | 5156 | 5688 | - |
| 3х185/25 | 70,9 | 75,6 | 79,9 | - | 5638 | 5786 | 6346 | - |
| 3х240/25 | 75,4 | 80,1 | 84,4 | - | 6472 | 6646 | 7239 | - |
